Zkouška těsnoti potrubí v HVAC s vazbou na WPS / BPS

1. Úvod

Pájení je nerozebíratelný spojovací proces široce používaný u potrubních systémů v HVAC, chladicí technice, zdravotnických plynech, hydraulice a průmyslových aplikacích, kde je klíčovým požadavkem těsnost spoje. Kvalita pájeného spoje závisí na správném návrhu spoje, čistotě povrchů, řízení ohřevu, volbě pájky a dodržení schválené specifikace postupu pájení (BPS) nebo specifikace svařovacího postupu (WPS) v případech, kdy je pájení zahrnuto pod svařovací normy.

Zkouška těsnosti pájených spojů je základní kontrolní činností pro ověření, že spoj splňuje provozní, bezpečnostní a normové požadavky.

2. Úloha WPS / BPS při pájení

2.1 Specifikace postupu pájení (BPS)

BPS je formální dokument, který definuje všechny podstatné, doplňkové a nepodstatné proměnné nutné k dosažení kvalitního pájeného spoje. Obvykle se zpracovává v souladu s následujícími normami:

• ISO 13585 – Pájení natvrdo – Kvalifikace páječů a obsluh

• ISO 17672 – Pájení natvrdo – Přídavné materiály

• ASME Section IX – Kvalifikace postupů a personálu pro svařování a pájení

BPS zajišťuje opakovatelnost, kvalitu a shodu výroby s normami.

2.2 WPS pro pájení

V některých průmyslových odvětvích je pájení řešeno v rámci WPS, zejména podle ASME Section IX. V takovém případě jsou parametry pájení dokumentovány obdobně jako u svařování, avšak se zohledněním specifik pájecího procesu.

3. Typické proměnné WPS / BPS pro pájené potrubí

3.1 Základní materiály

• Specifikace materiálu (např. měď, slitiny mědi, uhlíková ocel, nerezová ocel)

• Průměr potrubí a tloušťka stěny

• Skupina materiálu dle příslušné normy

3.2 Návrh spoje

• Typ spoje (hrdlový spoj, tupý spoj, přeplátovaný spoj)

• Spárová vůle (kritická pro kapilární vzlínání, typicky 0,05–0,2 mm)

• Tolerance slícování a ustavení

3.3 Přídavný pájecí materiál

• Označení a klasifikace (např. BCuP, BAg dle ISO 17672 nebo AWS A5.8)

• Chemické složení

• Rozsah teplot tavení

3.4 Tavidlo (pokud je použito)

• Typ a klasifikace tavidla

• Způsob nanášení

• Požadavky na odstranění zbytků tavidla po pájení

3.5 Způsob ohřevu

• Plamenové pájení, indukční pájení, pecní pájení, odporové pájení

• Typ palivového plynu a charakter plamene (doporučen neutrální plamen)

• Rychlost ohřevu a řízení teploty

3.6 Procesní parametry

• Teplota pájení

• Doba výdrže na pájecí teplotě

• Způsob chlazení (přirozené nebo řízené)

3.7 Požadavky po pájení

• Vizuální kontrola

• Čištění a odstranění zbytků tavidla

• Metoda zkoušky těsnosti a kritéria přijetí

4. Příprava zkušebního vzorku

Zkušební vzorky jsou připraveny přesně podle schválené WPS/BPS. Trubky jsou kolmo uříznuty, odjehleny a mechanicky i chemicky očištěny od oxidů, mastnoty, olejů a vlhkosti.

Před montáží je ověřena správná spárová vůle. Pájecí materiál a tavidlo jsou aplikovány dle specifikace a pájení je provedeno kvalifikovaným personálem za řízených podmínek.

5. Zkouška těsnosti pájených spojů

5.1 Účel zkoušky

Zkouška těsnosti ověřuje:

• Úplné kapilární zaplnění spoje pájkou

• Nepřítomnost pórů, trhlin a dutin

• Tlakovou a provozní integritu spoje

Zkouška je obvykle povinná u potrubí pro plyny, chladiva a nebezpečná média.

6. Metody zkoušky těsnosti

6.1 Pneumatická zkouška (vzduchem)

• Potrubí je natlakováno suchým vzduchem nebo inertním plynem na předepsaný tlak.

• Na pájený spoj se aplikuje mýdlový roztok nebo detekční kapalina.

• Tvorba bublinek indikuje netěsnost a nevyhovující spoj.

Poznámka: Pneumatické zkoušky vyžadují zvýšená bezpečnostní opatření.

6.2 Hydrostatická zkouška

• Potrubí je zcela naplněno vodou a odvzdušněno.

• Tlak se postupně zvyšuje na zkušební hodnotu (obvykle 1,25–1,5násobek návrhového tlaku).

• Jakýkoli únik nebo pokles tlaku během výdrže je nepřípustný.

6.3 Zkouška heliem nebo stopovacím plynem

• Používá se u vysoce náročných nebo kritických systémů.

• Umožňuje detekci velmi malých netěsností.

• Typické použití v chladicí technice, letectví a zdravotnických systémech.

7. Kritéria přijetí

Pájený spoj je považován za vyhovující, pokud:

• Během zkoušky není zjištěna žádná netěsnost

• Nejsou zjištěny viditelné vady (trhliny, neúplné zaplnění, nedostatečné navázání pájky)

• Spoj splňuje požadavky příslušné normy, předpisu nebo projektové dokumentace

Nevyhovující spoje musí být opraveny schváleným postupem a znovu přezkoušeny.

8. Dokumentace a záznamy kvality

Musí být archivovány zejména:

• Schválené WPS / BPS

• Kvalifikace páječů

• Protokoly o zkoušce těsnosti

• Záznamy o kontrole a přejímce

Tyto dokumenty zajišťují sledovatelnost a prokazují shodu s požadavky kvality.

9. Závěr

Zkoušení těsnosti pájených spojů potrubí prováděné v souladu se schválenou WPS/BPS a příslušnými mezinárodními normami je nezbytné pro zajištění bezpečnosti, spolehlivosti a provozní životnosti potrubních systémů. Řízení pájecích proměnných a systematická kontrola jsou klíčovou odpovědností svářečského a inspekčního personálu pod vedením IWE.

Pohled technického specialisty na pájení Andrea Tury ze SALDFLUX SRL

Tvrdé pájení stříbrnými pájkami je v oblasti HVAC klíčovou technologií. Používá se při montáži a opravách měděných rozvodů, klimatizací, tepelných čerpadel i chladicích zařízení. Správně provedený pájený spoj je pevný, těsný a odolný vůči vibracím i teplotním změnám.

V praxi se však velmi často setkáváme s vadami spojů, které nevznikají špatným materiálem, ale nesprávným postupem pájení.

1. Nesprávná vůle v pájeném spoji
   Tvrdé pájení funguje na principu kapilárního vzlínání. Optimální vůle spoje je 0,05–0,13 mm. Příliš těsný nebo volný spoj vede k netěsnostem tzn. úniku plynu, kapaliny.

2. Nesprávný způsob ohřevu
   Pájku nikdy netavte přímo plamenem. Ohřívejte základní materiál rovnoměrně a pájku přiložte až ve chvíli, kdy se začne tavit dotykem se spojem.

3. Špatné použití tavidla
   Tavidlo zabraňuje oxidaci a umožňuje správné smáčení pájkou. Pro smíšené spoje vždy používejte kvalitní tavidla, např. Brasflux, Brasflux F16, Brasflux F9.

4. Přehřátí spoje
   Přehřátí spálí tavidlo a způsobí oxidaci. Jakmile pájka zatače, odstraňte plamen, případně prohřívejte, tam kam potřebujete,a by pájka zatekla.

5. Špatná volba pájky
   Volte pájku podle aplikace:
   - SaldFlux Brasflux  pro pájení – měď–mosaz, měd´- ocel
   - SaldFlux F9 pro pájení indukcí

Dodržování správných postupů při tvrdvém pájení a použití kvalitních materiálů, například od společnosti SaldFlux srl, výrazně zvyšuje spolehlivost HVAC systémů.

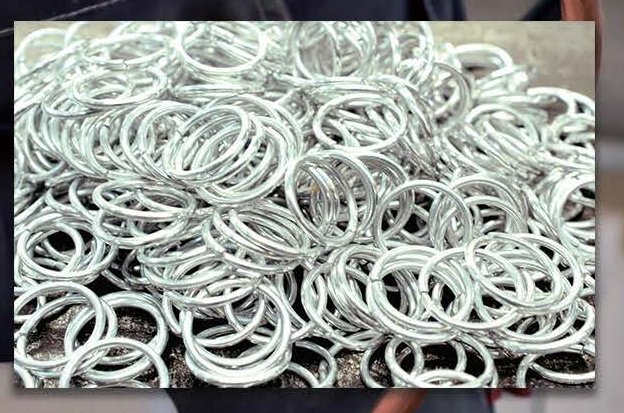

Nejlepší pájecí kroužky pro indukční pájení

Pájecí kroužky v tvrdém pájení – přesnost a spolehlivost pro vaše spoje

Tvrdé pájení je klíčovou technologií pro spojování kovových dílů, kde je požadována vysoká pevnost, odolnost a dlouhá životnost. Pájecí kroužky představují moderní řešení, které zajišťuje přesné, opakovatelné a vysoce kvalitní spoje, a to jak při ručním, tak automatizovaném pájení.

Efektivní pájení s pájecími kroužky

Pájecí kroužky jsou předtvarované kroužky z přídavného kovu (pájky), které se vkládají do spáry mezi vnitřní a vnější díl spoje, například trubku a nátrubek. Při ohřevu se pájka roztaví a kapilární silou rovnoměrně vyplní spoj.

Použití kroužků zjednodušuje celý proces:

• Přesné množství pájky pro každý spoj
• Stálá kvalita a čistý povrch spoje
• Minimalizace materiálových ztrát
• Kratší doba ohřevu a menší deformace dílů
• Snadná automatizace při indukčním i plamenném pájení

Oblasti použití

• Chladicí a klimatizační technika – měděné trubky a systémy
• Automobilový průmysl – palivové, hydraulické a brzdové spoje
• Elektrotechnika – vodivé spoje a kontakty
• Nástrojářství – přiletování tvrdokovových břitů
• Spoje z oceli, mosazi a nerezových materiálů

Optimální spára pro kapilární pájení

Velikost mezery je klíčová pro kvalitu spoje:

Typické slitiny pro tvrdé pájení

Proč zvolit pájecí kroužky

Pájecí kroužky zajišťují:

• rychlejší a efektivnější výrobu,
• konzistentní a esteticky čisté spoje,
• možnost přesné automatizace i u složitých dílů.

Správná kombinace slitiny, velikosti mezery pájecího kroužku a pracovní teploty je klíčem k vysoce pevným a spolehlivým spojům. Při požadavku na pájecí kroužek doporučujeme dodat výkres s tolerancí vnějšího nebo vnitřního průměru, aby byl každý spoj přesný a kvalitní.

 Pro poptávku vždy požadujeme výkres.

Seznamte se s kyslíkovodíkovou technologií pájení

Efektivnější, bezpečnější a levnější pájení je konečně realitou

Ve výrobě klimatizací, chladicí techniky nebo měděného potrubí se stále velmi často používá metoda pájení pomocí kyslíku a acetylenu. Ačkoliv se může zdát, že jde o spolehlivý způsob s dlouholetou tradicí, realita je jiná – technologicky už dnes zaostává. Firmy, které chtějí být konkurenceschopné, hledají efektivnější a modernější řešení.

Jedním z nich je kyslíkovodíkové pájení – inovativní technologie, kterou začaly zavádět přední průmyslové značky po celém světě.

Proč je kyslík–acetylen zastaralý?

Tradiční způsob pájení má řadu nevýhod, které často považujeme za „běžné“. Jenže tyto běžné problémy přinášejí zvýšené náklady, ztrátu efektivity i zhoršení kvality:

• Nerovnoměrné plameny – závislé na operátorovi
• Nadměrná oxidace – zkracuje životnost potrubí
• Vysoká produkce sazí a výparů
• Nebezpečí spojené se skladováním tlakových lahví
• Zbytečně dlouhý proces zahřívání
• Časté zásahy údržby kvůli nekonzistenci spojů

To vše znamená vyšší rizika, větší spotřebu energie i materiálu a více času stráveného opravami.

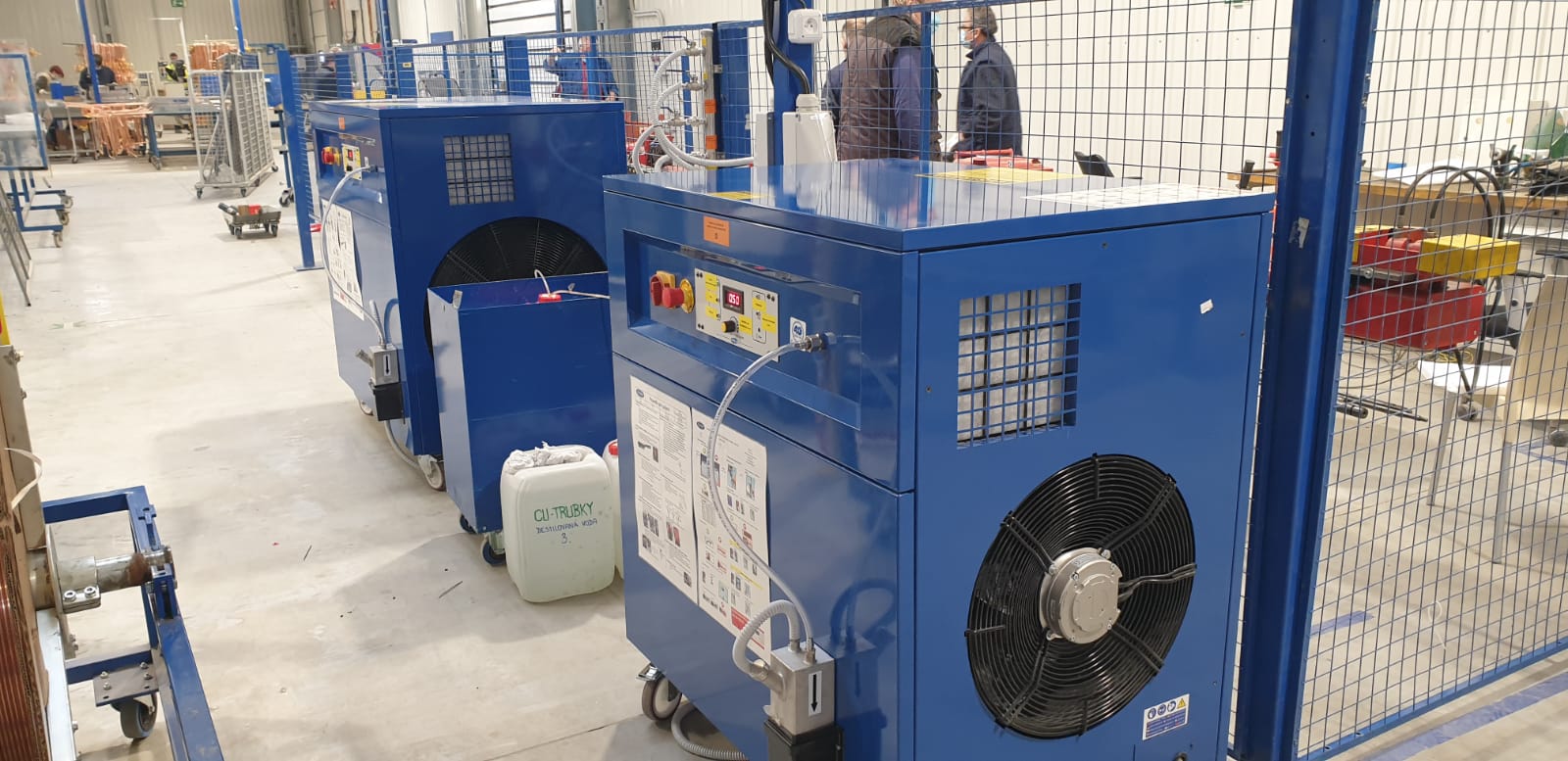

Sériové zapojení 2 generátorů 20 HD Oweld

Kyslíkovodíkové pájení: Technologie nové generace

Místo manipulace s těžkými a rizikovými lahvemi se u této technologie plyn vyrábí přímo na místě. Generátor rozkládá destilovanou vodu na vodík a kyslík, které se smíchají v ideálním poměru a vytvoří čistý, přesně směrovaný plamen s teplotou až 3 700 °C.

Výsledkem je výrazně přesnější, rychlejší a ekologičtější pájení – bez kompromisů.

Výhody kyslíkovodíkového pájení ve výrobě

 1) Konzistentní a přesný plamen

2) Automaticky řízený systém zajišťuje stejné spalovací podmínky u každého spoje, bez ohledu na operátora. Tím se eliminuje riziko chyb při ručním nastavování.

3) Žádné škodlivé spaliny

4) Při hoření vzniká pouze vodní pára – žádné saze, žádný CO ani CO₂. Zlepšuje to kvalitu vzduchu na pracovišti a snižuje zdravotní rizika pro vaše zaměstnance.

5) Rychlejší zpracování

6) Vyšší teplota a směrový plamen umožňují rychlejší nahřátí spoje, čímž se zkracuje výrobní čas a zvyšuje efektivita linky.

7) Menší tepelné zatížení okolí

8) Teplo je přesně směrováno, což minimalizuje riziko poškození okolních materiálů – například izolací, kabelů nebo citlivých součástí.

9) Bezpečný a úsporný provoz

• Není nutné manipulovat s plynovými lahvemi
• Žádné skladování výbušných plynů
• Nízký provozní tlak pod 10 psi
• Spotřeba? Pouze voda a elektřina
• Instalace bez komplikací

Zapomeňte na komplikované rozvody. Tento systém využívá pružné PVC hadice s vysokou odolností, které zvládnou rozvádět plyn na vzdálenosti i stovek metrů bez ztráty výkonu. Generátor můžete umístit kamkoliv ve výrobní hale, čímž získáte flexibilní a bezpečné řešení.

Reálný dopad na vaše náklady a provoz

Snížení nákladů až o desítky procent – díky absenci pravidelných nákupů plynu, přepravy, manipulace s lahvemi a výpadků způsobených nekonzistencí pájení.

Navíc získáte:

• Lepší kontrolu kvality
• Vyšší spolehlivost spojů
• Rychlejší výrobní cyklus
• Čistší a bezpečnější pracoviště

Připojte se k technologické špičce

Kyslíkovodíkové pájení představuje nejen krok vpřed ve výrobě, ale i posun ve způsobu, jak přemýšlíte o kvalitě, efektivitě a bezpečnosti.

Chcete ukázku v praxi nebo konzultaci zdarma?
Ozvěte se nám – rádi vám připravíme řešení na míru.
